旧机械设备在搬迁过程中，面临“拆卸暴露-运输侵蚀-存储受潮-安装调试”等多重腐蚀风险：金属部件脱漆后暴露于空气易氧化锈蚀，长途运输中遇雨水、盐分加速腐蚀，新厂区未竣工时临时存储的高湿度环境更会加剧锈迹蔓延。旧搬迁机械设备翻新喷涂防腐处理绝非简单刷涂防锈漆，而是针对搬迁各环节腐蚀诱因，定制“预处理除腐+阶段化防腐+长效涂层防护”的系统方案，从根源阻断腐蚀路径，保障设备搬迁后性能稳定。
防腐处理前需先完成“三维风险勘察”：拆卸阶段重点检查螺栓连接处、焊缝等易藏污纳垢部位的锈蚀程度，如化工设备支架焊缝常因残留介质形成局部腐蚀；运输阶段评估运输路线环境，沿海地区需强化抗盐雾防腐，多雨地区重点提升涂层耐水性；存储阶段检测临时仓储温湿度，高湿环境需增设涂层封闭性防护。某沿海地区机械厂搬迁时，经勘察发现设备底座因长期接触地面潮气已出现点蚀，提前制定针对性除腐方案避免隐患扩大。
旧腐蚀层若清理不彻底，会导致新涂层脱落失效，需采用“分级除腐+基材活化”工艺：对轻度浮锈采用机械打磨结合中性除锈剂处理，避免损伤基材；对中度层锈采用低压喷砂除锈，控制压力0.3-0.5MPa，确保除锈等级达Sa2.5级，露出均匀锚纹；对深度坑蚀先填补环氧腻子找平，再进行喷砂粗化处理。某机床厂搬迁的主轴箱，经喷砂除腐后，涂层附着力较传统手工除锈提升60%，有效避免后期起皮脱落。
根据设备类型与搬迁环境，定制“底漆+中间漆+面漆”三层防腐体系：对长期接触切削液的机床床身，采用“环氧富锌底漆+环氧云铁中间漆+聚氨酯耐油面漆”，耐油防腐寿命达5年以上；对户外运输存储的工程机械，选用“无机富锌底漆+氟碳中间漆+氟碳面漆”，抗紫外线老化与盐雾腐蚀能力显著提升；对精密电子设备外壳，采用“导电底漆+丙烯酸聚氨酯面漆”，兼顾防腐与抗静电需求。某食品厂搬迁的搅拌设备，采用食品级水性陶瓷涂层，既满足防腐要求又符合卫生标准。

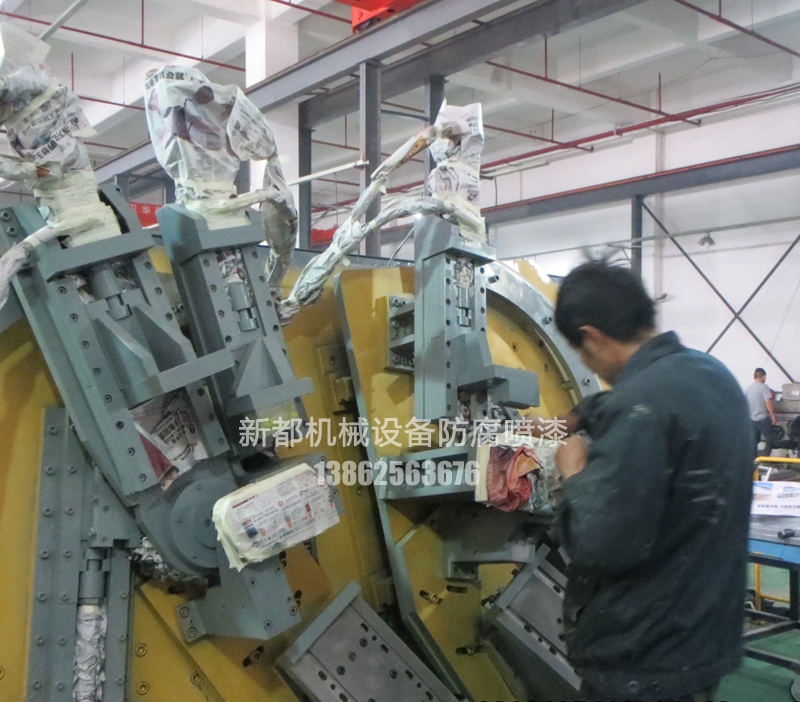

针对搬迁不同阶段实施动态防腐：拆卸后未运输前，对暴露的金属部件临时喷涂可剥离防锈剂，形成临时保护膜；运输过程中，对涂层表面覆盖防刮擦防腐膜，避免运输中损伤涂层；新厂区安装前，若发现涂层破损，采用“局部补除腐+点涂防腐漆”快速修复。某汽车零部件厂搬迁时，通过阶段化防腐，使设备从拆卸到安装完成的2个月内无新增锈蚀。
施工过程中需严控三大核心参数：涂层厚度根据腐蚀风险分级设定，高风险部位总厚度不低于120μm，普通部位不低于80μm；施工温湿度需控制在温度15-30℃、湿度40%-65%，避免温湿度不适导致涂层出现针孔、流挂；实干时间严格遵循工艺要求，底漆实干不少于4小时，面漆实干不少于24小时，确保涂层充分固化形成致密防护层。某重型设备搬迁防腐施工中，因严格把控温湿度，涂层耐盐雾测试时长超1000小时。
防腐处理完成后需开展“专项验收”：采用划格法测试涂层附着力，要求达0级标准；通过盐雾试验抽检关键部件防腐性能；检查涂层封闭性，确保无漏涂、针孔。同时提供“防腐维保指南”，明确搬迁后日常清洁用中性清洁剂、避免硬物刮擦涂层等要点，定期巡检补涂。某矿山设备搬迁后，按指南维保，防腐涂层完好率3年仍达90%。
旧搬迁机械设备翻新喷涂防腐处理以风险溯源为基础，通过精准除腐、定制涂层、阶段防护，筑牢搬迁全周期防腐屏障，既解决旧腐隐患，又抵御新腐蚀风险，为设备搬迁后稳定运行提供核心保障。
苏公网安备32058302005307号
管理员
该内容暂无评论
